「羅茨鼓風機安裝」注意事項及配管要求

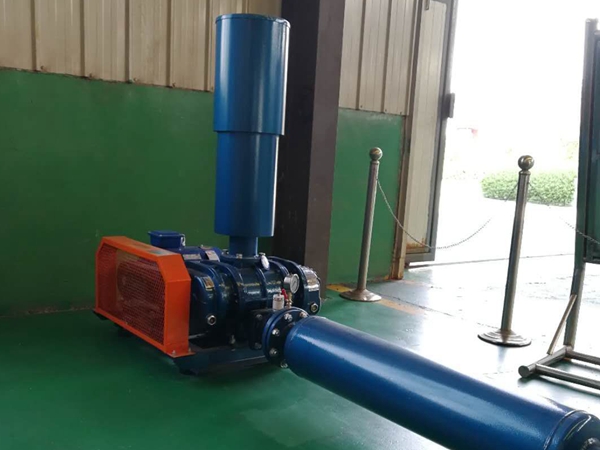

羅茨鼓風機安裝的一些要求及注意事項

安裝地點

1、羅茨鼓風機應安裝在明亮、無粉塵的建筑物中，設置在室外時應采取必要的防雨措施，并應特別注意電機、V型皮帶的安全防護。

2、安裝羅茨鼓風機的周圍應盡量選擇寬闊的場地，以便拆卸、組裝和日常保養、并且要保證通風良好。

3、如果羅茨鼓風機直接從機房內吸入空氣，室內、外通風口截面積應為羅茨風機進口截面積的5倍以上。

基礎要求

1、三葉羅茨鼓風機的基礎需采用混凝土的基礎，需充分考慮三葉羅茨鼓風機的重量和地基的耐壓力，使地基有足夠的受壓面積，建議混凝土的比例水泥：砂：砂石為1:2:4.

2、按三葉羅茨鼓風機基礎與地腳螺栓圖做地基，混凝土基礎留有充裕的地腳螺栓安裝孔。

3、需確認混凝土基礎充分硬化后，方可進行安裝。

整機安裝

1、將三葉羅茨鼓風機置于基礎上底座與基礎面之間出入墊鐵，使底座得到均勻支持，且在底座和基礎面之間留出地腳螺栓灌漿間隙。

2、先將地腳螺栓裝入預留孔的位置上，將螺母滿扣擰上，使地腳螺栓垂直懸在預留孔中，這時，如果只有部分支撐，則會發生不同程度的歪斜，因此應在適當位置加入斜鐵，以保持基礎為水平支撐。

3、將水平儀放置在三葉羅茨鼓風機加工水平面上（通常以法蘭作水平測定面），然后用水平儀進行測量，水平度超差時，可在三葉羅茨鼓風機底座與基礎之間增加或減少墊片的厚度來進行調整，直至符合要求為止。（水平度≤0.2mm/lm）

4、將水泥砂漿澆入底座下部間隙與地腳螺栓孔內，待水泥砂漿硬化后擰緊地腳螺栓螺母，注意均勻緊固。

管道安裝

1、在進口一側應裝上足夠容量的過濾器，一定要保持過濾器的清潔。如條件允許可在羅茨風機進口端安裝微負壓表，檢測和監控進口過濾器堵塞情況，以便定期清洗或更換

2、管道不宜用90℃直角彎管，且彎管不宜過多，以免造成系統阻力增大。

3、為了有效地降低羅茨風機的噪聲，消音器應安裝在離羅茨風機盡可能近的位置。

4、在羅茨鼓風機進出口一側應安裝彈性接頭，以消除管道振動和熱變形影響，同時方便與管道的聯結。

5、在羅茨鼓風機出口一側必須安裝壓力表（真空泵吸氣側安裝真空表），且表的量程應符合適用范圍要求。

6、羅茨鼓風機的排氣側必須安裝泄壓閥、逆止閥。

7、真空泵的吸氣側必須安裝真空閥。

注意事項

1、在焊接羅茨鼓風機進口端管路時，務必將羅茨鼓風機進口法蘭用盲蓋封嚴（管路焊好后，連同焊渣、異物一同移走），以免焊渣等異物進入風機。

2、連接管道之前務必拆除羅茨鼓風機進、出口處的封口紙。
3、連接管路前應徹底清除進、出口管道內的鐵銹、焊渣、灰塵等雜物，以免進入風機引起嚴重后果，如果羅茨鼓風機卡死，葉輪破損等。
3、在羅茨鼓風機管道口上，安裝放空裝置，確保風機開機或者停機時處于空載狀態。
4、泄壓閥須安裝在水平管道上，通過三通垂直安裝，即應保證其軸線與地面垂直。
5、逆止閥必須安裝在水平管道上，應使閥片的旋轉軸呈水平方向，并特別注意介質流向
6、逆止閥后應有足夠的空間（直管長度一般為管道直徑的1.5倍），以便于閥門的正常開啟。
