羅茨風機的進口消音器與出口消音器結構圖及安裝圖

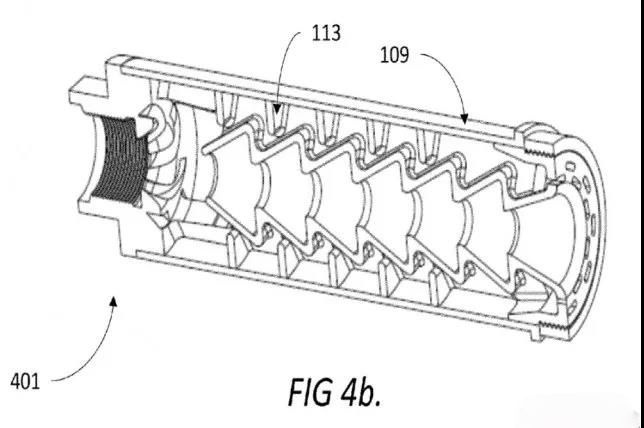

羅茨風機消音器結構圖

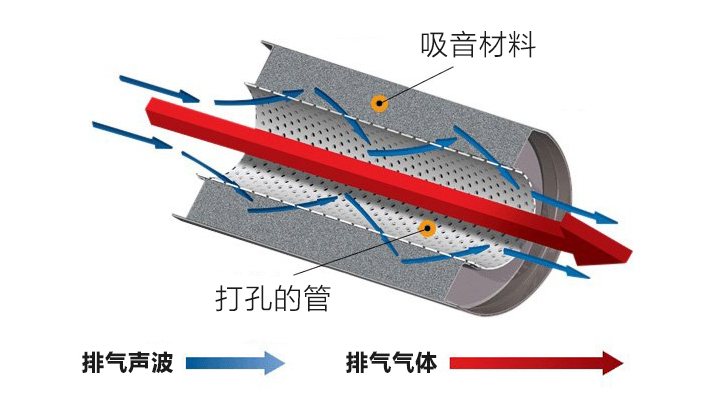

羅茨風機消音器是根據聲學性能優良、空氣動力學性能好的阻聲片消聲原理開發的。結構合理，易于安裝，是大型風量電阻式蜂窩消音器，抗性段采用多室抗性粘合劑直管通道和十字型吸音板形式，確保寬波段范圍內有足夠的消音量。消聲器結構由多個平行單元消聲器管陣列組成，消聲器管之間填充了多孔吸聲材料，為減少氣流激發殼壁振動而產生輻射聲，并在外殼上設置加強材料。風機消音器、離心風機消音器和鼓風機消音器的形式均采用對中高頻寬帶特性有良好效果的電阻吸聲降噪原理，采用對低、中頻和脈動特性有良好效果的電阻降噪原理和微穿孔消音器及阻抗復合消音器原理。

為此，通風管消音器和鼓引羅茨鼓風機消音器均采用阻抗聲流型，對高、中頻噪音具有吸音消聲作用的電阻式結構和對中、低頻噪音具有降音作用的抗式結構，阻斷通道中采用高頻和低頻兩個吸聲噪聲區，擴大降噪帶，提高降噪效果。

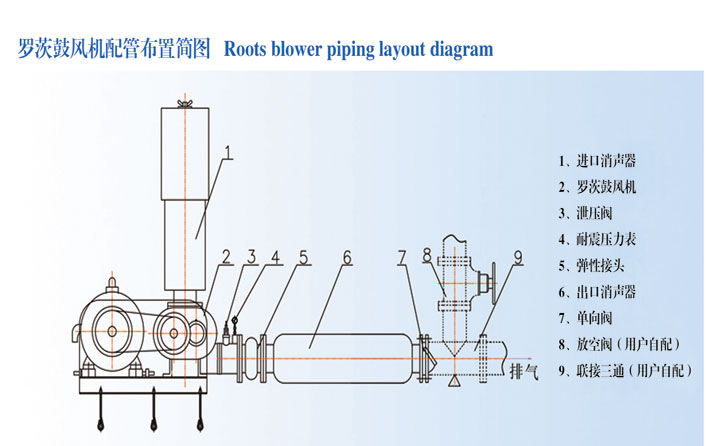

羅茨風機消音器安裝圖：

羅茨風機消音器直接消音器組裝時于羅茨鼓風機敞開的進、出氣口上，也可以串接在進、出氣管道上，允許垂直或水平消音器組裝時，但應以近風機消音器組裝時為宜；

　　2、消音器安裝時，消音器連接法蘭面上應使用橡膠板等彈性墊以隔斷固體傳聲，并保證氣密；

　　3、消音器安裝時，消音器本身的質量不應直接攴承在風機上，以免引起變形可以用適當?shù)闹Ъ茉谙羝魍鈿せ蚍ㄌm部位支承其質量；

　　4、在可能有雜物吸入消音器的環境下，消音器進氣口應加裝鋼板網等必要的防護網罩，消聲芯應定期檢修；

　　5、當消音器的法蘭尺寸與連接管道不相適配時，允許通過變徑管連接；

　　6、消音器也可以消音器組裝時在密閉的機房側墻或屋頂上，而不與風機直接連接，以達到密閉隔聲及通風降溫的目的，一般可以取得良好的效果；

　　7、消音器安裝時消音器時應按其體情況采用相應的隔聲、吸聲等必要措施，以降低機殼輻射噪聲，達到綜合治噪的目的；

　　8、消音器使用、運輸、儲存過程中應避免雨水、油霧、水蒸氣等直接進人消音器，并應避免大量含塵氣體或腐蝕性氣體進人消音器，以延長使用壽命；

　　9、每個羅茨風機廠家所生產的消音器結構相類似，如果羅茨風機的結構型號相同，也可以在消音器允許使用范圍內與其它風機配套使用；消音器損耗的情況較小，損耗多來自于消音器中的過濾棉，過濾棉更換時從市場進行采購即可。
