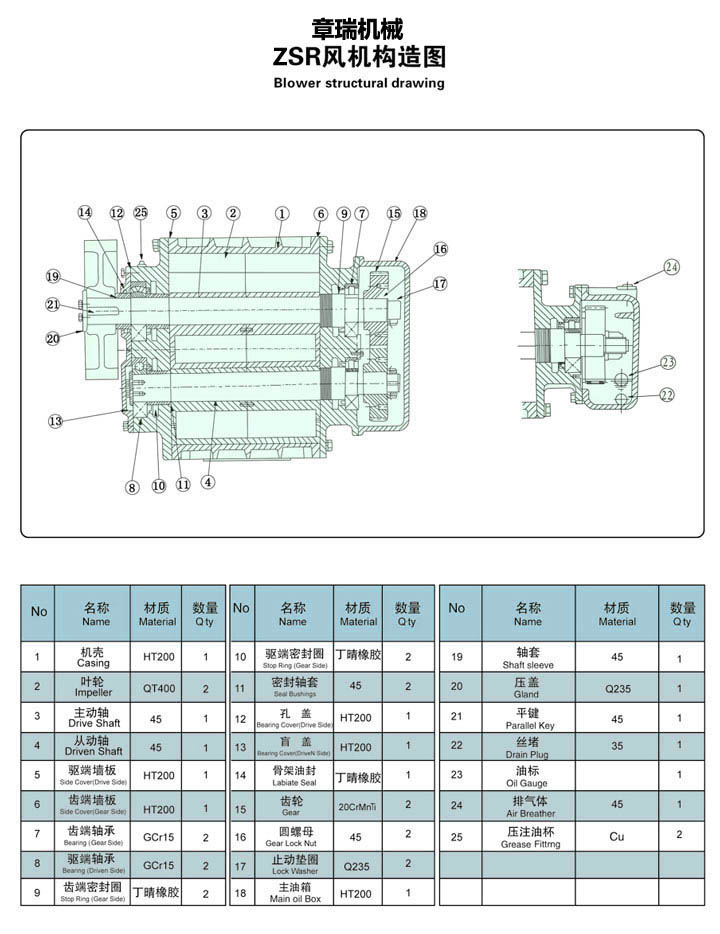

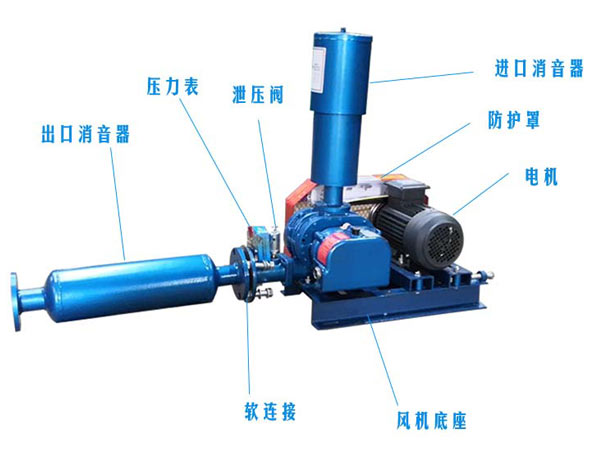

污水處理鼓風機結構圖及安裝圖

設備為整體運抵現場，按照外方要求，不能將整體設備拆解安裝，必須整體安裝，羅茨鼓風機平面外形尺寸為1500mmx3000mm，高約3000mm，重約7.5噸。每臺鼓風機底部有10個200mmx150mm鍍鋅鋼板塊，鍍鋅鋼板塊的上面裝有橡膠減震裝置，通過螺栓與羅茨鼓風機底座連接，鍍鋅鋼板塊的下表面座落在砼基礎面上，通過粘接使羅茨鼓風機達到穩固效果。羅茨風機安裝工藝。

污水處理鼓風機結構圖及安裝圖

1定位放線

按照設計圖紙要求對羅茨鼓風機安裝基礎進行測量放線，經校核無誤后，按照羅茨鼓風機隨機帶的基礎底座圖，放出10塊鍍鋅鋼板塊的縱向、橫向中心線，核定無誤后再放出每塊鍍鋅鋼板塊的周邊尺寸線，此尺寸線比實際鍍鋅鋼板塊周邊各大出50mm。

2基礎表面處理

用帶合金片的角向磨光機對基礎點進行磨平處理，磨平時角向磨光機要端平，用力要均勻，隨磨平隨用水準儀進行測量，不能出現超磨和單點有凹坑現象，待磨至標高距要求標高2mm時，換用細砂輪片進行研磨，并找出不平點。

找不平點的方法如下：提前加工一塊和設備自帶鍍鋅鐵塊尺寸相同的鐵塊，在此鐵塊底面涂上紅色顏料，涂顏料的一面和砼面進行刮蹭研磨，砼面上有紅色的位置，表明此位置比沒有紅色的位置高，對此位置應再行研磨，如此反復，直到每個基礎面出現均勻的紅色，并且10個基礎點標高控制在±lmm之間，除去基礎表面紅色顏料，第二次準確放出10塊鍍鋅鋼板塊的周邊尺寸線，此時基礎已達到安裝條件。

污水處理鼓風機結構圖及安裝圖

羅茨鼓風機安裝

1）每臺羅茨風機有10個200×150mm的支撐點，用角向磨光機對支撐點混凝土面進行研磨，相臨支撐點標高控制在±1mm以內。

2）將羅茨鼓風機整體運至基礎旁，利用羅茨鼓風機房內的吊車將鼓風機整體吊至基礎上方，10塊鍍鋅鋼板塊已固定在羅茨鼓風機底座上且邊線已經校核調正，將粘接膠均勻涂抹在研磨好的砼基礎面和鍍鋅鋼板塊的下表面，利用吊車慢速擋緩慢放下羅茨鼓風機。

3）羅茨鼓風機落地時一定要使10塊鍍鋅鋼板塊的外緣尺寸和砼基礎面上所放的鋼板塊外邊線尺寸線重合，待粘接膠充分發泡后，除去基礎上多余的泡沫，此時羅茨鼓風機基礎粘接完畢。

4）待粘接膠固化后方可撤除臨時支撐，且羅茨風機安裝后應清洗基礎及支腿。

5）羅茨風機主機安裝完畢后，及時連接各相應的管路及附件。
